热保护型熔断电阻器(TRXF)在开关电源(功率小于20瓦)的应用

本文介绍了电流保险丝(Fuse)、电流保险丝(Fuse)结合热敏电阻(NTC)、电流保险丝(Fuse)结合热敏电阻(NTC)和金属氧化物压敏电阻(MOV)、线绕熔断电阻器(RXF)四种电路保护方案在小功率开关电源中做主电路过流过压保护的优缺点。介绍了热保护型熔断电阻器(Thermal-link & Fusing Resistor, 简称TRXF)的结构与性能特点，并试验验证其在小功率开关电源的半短路故障中的优异保护性能。最后简要介绍了热保护型熔断电阻器的应用前景和标准化需求。

关键词: TRXF；小功率开关电源；电路保护

概述

相较于线性电源，开关电源具有显著优势，包括容量更大、体积更小、重量更轻（体积和重量仅为线性电源的20% ~ 30%）、效率更高（效率通常超过75%，而线性电源仅为20% ~ 30%）、抗干扰能力强、输出电压范围宽以及模块化设计，这些特性使开关电源成为小功率电源设备的首选方案。

优质的开关电源通常由以下关键模块组成：输入电网滤波器、输入整流滤波器、逆变器、输出整流滤波器、控制电路以及保护电路。其中，保护电路通常包括空载保护、过流保护和过压保护等功能。若缺乏这些保护措施，开关电源或其负载可能因异常情况而损坏甚至烧毁，严重影响设备安全性和使用寿命。

常见的保护方案

小功率开关电源的过流保护主要通过在输入端前端设置过流保护元件实现。然而，随着市场对小功率开关电源安全性能要求的不断提升，单一的过流保护已无法满足需求。现代小功率开关电源不仅需要具备可靠的过流保护，还需具备抗雷击浪涌能力、开机浪涌抑制能力以及优异的半短路保护能力，以确保设备在复杂电气环境下的使用寿命和安全性。目前，针对小功率开关电源输入端的过流和过压保护，行业内常用的电路保护方案包括：

| 单一电流保险丝(Fuse)；

| 电流保险丝(Fuse)结合热敏电阻(NTC)；

| 电流保险丝(Fuse)结合热敏电阻(NTC)和金属氧化物压敏电阻(MOV)；

| 线绕熔断电阻器(RXF)。

保护方案优劣

上述保护方案在小功率开关电源中得到了广泛应用，但各方案在电气性能、安装空间占用和成本控制方面各有优劣。例如:

| 单一电流保险丝(Fuse)成本低但保护功能有限；

| 电流保险丝(Fuse)结合热敏电阻(NTC)可改善开机浪涌抑制，但对雷击浪涌和半短路保护效果不佳；

| 金属氧化物压敏电阻(MOV)虽能增强雷击保护，但漏电流增加可能引发安全隐患(导致的着火风险)；

|. 线绕熔断电阻器(RXF)在半短路保护方面存在不足。

针对这些问题，行业正不断探索更高效、更安全的保护方案，以平衡性能、空间和成本需求。

为解决以上风险，赛尔特(SETsafe | SETfuse)研发了一种新型产品：

热保护型熔断电阻器(TRXF)

该产品通过将温度保险丝(Thermal-Link)内置于线绕电阻器(RXF)内部，实现了：

| 优异的开机浪涌抑制能力；

| 强大的雷击浪涌保护能力；

| 卓越的短路抗爆性能以及出色的半短路保护能力；

| 小尺寸2合1功能（过流、过温）保护产品。

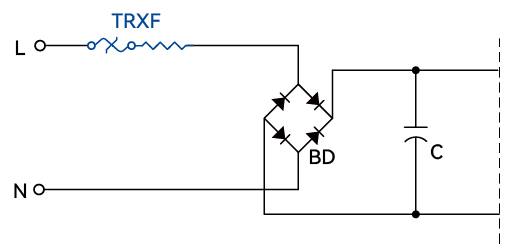

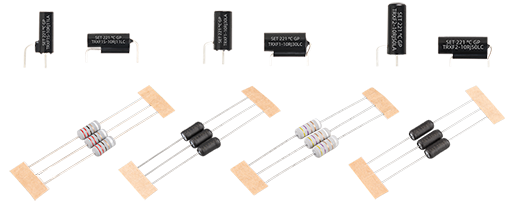

得益于热保护型熔断电阻器(TRXF)在结构紧凑、尺寸优化和性能优越等方面的显著优势，该产品在近几年已广泛应用于小功率开关电源领域。热保护型熔断电阻器(TRXF)是一种新型功率电阻器，通过在电路中将温度保险丝(Thermal-Link)与线绕熔断电阻器(RXF)串联连接，并通过结构整合形成具有过温保护和过流保护功能的复合器件。其设计理念是将温度保险丝(Thermal-Link)的过温保护特性与线绕熔断电阻器(RXF)的过流保护能力相结合，从而在单一器件中实现多重保护功能，有效提升系统的安全性和可靠性。根据结构设计，市面上的热保护型熔断电阻器(TRXF)可分为两类：

外靠式：

温度保险丝(Thermal-Link)本体与线绕熔断电阻器(RXF)本体紧邻放置，通过物理接触实现热耦合保护。

内置式：

赛尔特(SETsafe | SETfuse)模式

温度保险丝(Thermal-Link)直接内置于线绕电阻器(RXF)内部，通过更紧密的结构集成提升保护效率和响应速度。

产品更多信息，请到赛尔特官网详情页面了解：

热保护型熔断电阻器(TRXF) 进一步了解

更详细的内容，请阅读PDF文件，文件包含：

热保护型熔断电阻器(TRXF)在开关电源中的应用_赛尔特.pdf
