SMD型：电动车充电桩（EV充电桩）简介

电动车充电桩简介电动车充电桩（Electric Vehicle Charging Station）是专门为电动车辆（EV）提供电能的设备，相当于传统燃油车的加油站。充电桩通过将电网电能传输到电动车电池，为车辆提供动力。它是电动车普及和推广的关键基础设施，广泛应用于家庭、公共停车场、商业区、高速公路服务区等地。

电动车充电桩（EV充电桩）为什么需要电路安全保护

电动车充电桩（EV充电桩）需要电路安全保护的原因是为了确保人员安全、设备稳定运行、延长使用寿命并防止火灾等事故，电路安全保护不可或缺。

常见的风险（包括但不限于）

高电压和大电流风险：

充电桩通常工作在高电压（220V交流或更高，直流快充可达数百伏）和大电流（几十至上百安培）环境下。任何电路故障（如短路、漏电）都可能导致触电、设备烧毁或火灾。

防止触电和人身伤害：

漏电可能导致用户接触充电桩或车辆时发生触电。漏电保护器（RCD）和接地系统可迅速切断电源，保护用户安全。

保护设备和电池：

过压、欠压、过流等异常情况可能损坏充电桩或车辆电池。电路保护装置（如过载断路器、过压保护器）可限制异常电流/电压，延长设备寿命。

防止火灾和过热：

过载、短路或连接器接触不良可能导致线路过热，引发火灾。温度监控和过载保护可及时干预，防止事故。

应对电网波动和雷击：

电网电压波动或雷击可能导致瞬时高压，损坏充电桩或车辆电子系统。防雷器和过压保护装置能有效应对这些外部风险。

符合法规和标准：

各国标准（如中国的GB/T 18487.1-2015）要求充电桩必须配备漏电、过载、接地等保护措施，以确保合法合规运营。

提升用户体验和系统可靠性：

电路保护可减少充电中断、设备故障等问题，确保充电过程稳定，提升用户信任和使用体验。

基于以上原因，电路安全保护是EV充电桩的必要设计，旨在防范高电压/大电流带来的触电、火灾、设备损坏等风险，同时满足法规要求，保障用户安全和系统可靠性。没有这些保护措施，充电桩可能成为安全隐患，影响电动车推广和使用。

赛尔特(SETsafe | SETfuse)解决方案、产品

EV充电桩电路安全保护赛尔特解决方案

新能源汽车充电桩电路安全_赛尔特解决方案(10类产品解决过温 过电压 过电流)_CHN_V1.0_Apr 27,2025.pdf

技术文章（仅供参考）

电动车充电桩（EV充电桩）类型

充电桩的类型根据充电方式、功率、安装场景等，充电桩可分为以下几类：

按充电方式分类：

交流充电桩（AC充电桩）：

提供交流电，车辆内部的充电器（OBC，On-Board Charger）将交流电转换为直流电为电池充电。

直流充电桩（DC充电桩）：

直接提供直流电，绕过车辆内部充电器，直接为电池充电。

按安装方式分类：

壁挂式充电桩。

立柱式充电桩。

便携式充电桩。

按接口标准分类：

国标（GB/T）：

中国标准，适用于国内大部分电动车。

欧标（CCS2、Type 2）：

欧洲主流标准，部分进口车使用。

美标（CCS1、Tesla NACS）：

北美标准，特斯拉常用。

日标（CHAdeMO）：

日本标准，常用于日产等品牌。

注：不同标准不完全兼容，部分充电桩支持多标准接口。

按应用场景分类：

家用充电桩：

为个人用户提供便捷的家用充电，通常为慢充。

公共充电桩：

安装在公共场所，满足多用户需求，通常包括快充和慢充。

专用充电桩：

为特定车辆（如公交车、物流车）设计的专用充电设施，通常为高功率直流充电。

电动车充电桩（EV充电桩）有哪些电路安全保护模式？

电动车充电桩（EV充电桩）的电路安全保护模式旨在确保设备安全、用户安全以及充电过程的稳定性。这些保护模式通过硬件和软件协同工作，应对各种潜在的电路风险。以下是常见的电路安全保护模式，包括你提到的过电压保护、过电流保护、过温度保护，以及其他重要保护机制：

过电压保护（Overvoltage Protection）

作用：

防止电网或充电桩输出电压超过设备或车辆电池的安全范围，避免损坏电子元件或电池。

典型场景：

电网电压波动、雷击浪涌。

过电流保护（Overcurrent Protection）

作用：

限制充电电流超过充电桩、电缆或车辆电池的额定值，防止过热或设备损坏。

典型场景：

线路负载过高、充电枪接触不良导致电流异常。

过温度保护（Overtemperature Protection）

作用：防止充电桩、电缆或连接器因过热导致损坏或火灾。

典型场景：

长时间高功率充电、环境高温、散热不良。

其他常见电路安全保护模式

漏电保护（Residual Current Protection, RCD）：

作用：

检测漏电（如电流通过非正常路径流向地面），防止触电或设备损坏。

典型场景：充电枪进水、线路绝缘破损。

短路保护（Short Circuit Protection）：

作用：

防止正负极或火零线直接接触导致的大电流，降低火灾和设备损坏风险。

典型场景：

线路老化、充电枪内部短路。

接地保护（Ground Fault Protection）：

作用：

确保充电桩和车辆正确接地，防止漏电引发触电。

典型场景：

接地线断开、安装不当。

欠电压保护（Undervoltage Protection）：

作用：

防止电网电压过低导致充电桩或车辆电池运行不稳定。

典型场景：

电网供电不足、线路压降过大。

防雷保护（Lightning Protection）：

作用：

保护充电桩免受雷击或电网浪涌的瞬时高压冲击。

典型场景：

室外充电桩在雷雨天气运行。

通信保护（Communication Failure Protection）：

作用：

确保充电桩与车辆BMS的通信稳定，防止协议错误导致充电异常。

典型场景：

充电枪接触不良、协议不兼容。

过载保护（Overload Protection）：

作用：

防止充电桩或线路长期运行在超负荷状态。

典型场景：

多个充电桩共享同一电网容量。

总结

EV充电桩的电路安全保护模式包括过电压保护、过电流保护、过温度保护，以及漏电保护、短路保护、接地保护、欠电压保护、防雷保护、通信保护和过载保护等。这些保护机制通过硬件（如断路器、传感器）和软件（如BMS、充电桩控制系统）协同工作，防范触电、火灾、设备损坏等风险，确保充电过程安全可靠。

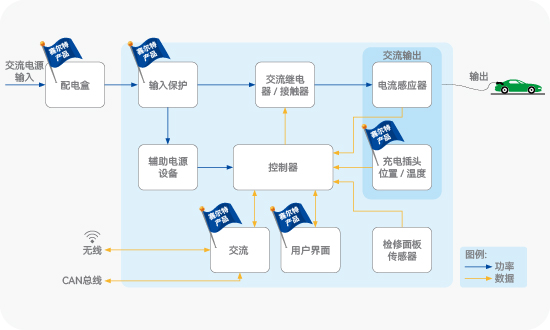

AC 充电桩保护

保护类型：过电压保护

产品名称：

气体放电管 (GDT)

系列：

径向 SMD型：SPCxxxH  进一步了解

径向 SMD型：SPJxxxD  进一步了解

径向 SMD型：SPIxxxD  进一步了解

保护类型：过电压保护

产品名称：

电涌保护器 (SPD)

系列：

导轨安装型：SD25TxxxL205  进一步了解

导轨安装型：SD25TxxxA203  进一步了解

保护类型：过温度保护

产品名称：

温度保险丝 (ATCO)-合金型

系列：

径向 引线型：Y  进一步了解

轴向 引线型：C  进一步了解

径向 引线型：S  进一步了解

轴向 引线型：U  进一步了解

径向 引线型：T  进一步了解

轴向 引线型：R  进一步了解

保护类型：过电压保护

产品名称：

瞬态电压抑制二极管 (TVS)-标准型

系列：

轴向 插件型：SPCL10  进一步了解

轴向 插件型：SPCL6  进一步了解

轴向 插件型：SPCL3  进一步了解

轴向 插件型：SPCL1  进一步了解

轴向 插件型：30KPA  进一步了解

SMD型：SMCJ  进一步了解

SMD型：SMDJ  进一步了解

SMD型：5.0SMDJ  进一步了解

保护类型：过电压保护

产品名称：

气体放电管 (GDT)-插件型

系列：

轴向 插件型：SExxxM-L  进一步了解

轴向 插件型：SExxxH-L (T)  进一步了解

保护类型：过电压保护

产品名称：

压敏电阻 (MOV)-标准型

系列：

圆片形 插件型：SFV10D  进一步了解

圆片形 插件型：SFV14D  进一步了解

圆片形 插件型：SFV20D  进一步了解

保护类型：过电压保护

产品名称：

热保护型压敏电阻 (TFV)-环氧包封型

系列：

方片形 插件型：TFV10S  进一步了解

方片形 插件型：TFV15S  进一步了解

保护类型：过电压保护

产品名称：

热保护型压敏电阻 (TFMOV)-机械脱扣型

系列：

方形 插件型：TFMOV10M  进一步了解

保护类型：过电流保护

产品名称：

小型熔断器 (Mini Fuses)

系列：

轴向圆管，引线型：SCF632(P)  进一步了解

轴向圆管，引线型：SCT520(P)  进一步了解

SMD Type：SCT1032  进一步了解

SMD Type：SCT6125  进一步了解

保护类型：过电流保护

产品名称：

低压熔断器 (LV Fuses)

系列：

轴向方管型：LFR15-xxxA06-BT   进一步了解

保护类型：过电压保护

产品名称：

静电阻抗器 (ESD TVS)

系列：

封装类型SOT23：GSM24CCAN  进一步了解

封装类型SOT23：SD2403T23L  进一步了解

封装类型DFN1006：SD0504F10U  进一步了解

封装类型DFN1006：SD0520F10L  进一步了解

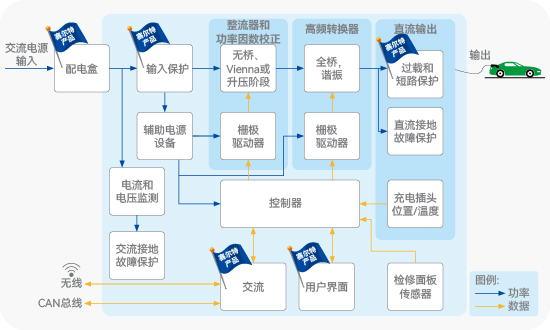

DC 充电桩保护

保护类型：过电压保护

产品名称：

气体放电管 (GDT)

系列：

径向 SMD型：SPCxxxH  进一步了解

径向 SMD型：SPJxxxD  进一步了解

径向 SMD型：SPIxxxD  进一步了解

保护类型：过电压保护

产品名称：

电涌保护器 (SPD)

系列：

导轨安装型：SD25TxxxL201  进一步了解

导轨安装型：SD25TxxxL306  进一步了解

导轨安装型：SD20RxxxA404  进一步了解

导轨安装型：SD25TxxxA404  进一步了解

保护类型：过温度保护

产品名称：

温度保险丝 (ATCO)-合金型

系列：

径向 引线型：Y  进一步了解

轴向 引线型：C  进一步了解

径向 引线型：S  进一步了解

轴向 引线型：U  进一步了解

径向 引线型：T  进一步了解

轴向 引线型：R  进一步了解

保护类型：过电压保护

产品名称：

瞬态电压抑制二极管 (TVS)-标准型

系列：

轴向 插件型：SPCL10  进一步了解

轴向 插件型：SPCL6  进一步了解

轴向 插件型：SPCL3  进一步了解

轴向 插件型：SPCL1  进一步了解

轴向 插件型：30KPA  进一步了解

SMD型：SMCJ  进一步了解

SMD型：SMDJ  进一步了解

SMD型：5.0SMDJ  进一步了解

保护类型：过电压保护

产品名称：

气体放电管 (GDT)-插件型

系列：

轴向 插件型：SExxxM-L  进一步了解

轴向 插件型：SExxxH-L (T)  进一步了解

保护类型：过电压保护

产品名称：

压敏电阻 (MOV)-标准型

系列：

圆片形 插件型：SFV10D  进一步了解

圆片形 插件型：SFV14D  进一步了解

圆片形 插件型：SFV20D  进一步了解

保护类型：过电压保护

产品名称：

热保护型压敏电阻 (TFV)-环氧包封型

系列：

方片形 插件型：TFV10S  进一步了解

方片形 插件型：TFV15S  进一步了解

保护类型：过电压保护

产品名称：

热保护型压敏电阻 (TFMOV)-机械脱扣型

系列：

方形 插件型：TFMOV10M  进一步了解

保护类型：过电流保护

产品名称：

低压熔断器 (LV Fuses)

系列：

轴向方管型：LFR15-xxxA06-BT   进一步了解

轴向方管型：LFR01-xxxA10-xx  进一步了解

轴向方管型：LFR000-xxxA10-xx  进一步了解

保护类型：过电压保护

产品名称：

静电阻抗器 (ESD TVS)

系列：

封装类型SOT23：GSM24CCAN  进一步了解

封装类型SOT23：SD2403T23L  进一步了解

封装类型DFN1006：SD0504F10U  进一步了解

封装类型DFN1006：SD0520F10L  进一步了解

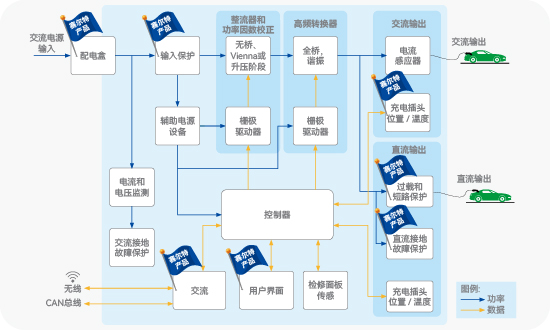

AC+DC 充电桩保护

保护类型：过电压保护

产品名称：

气体放电管 (GDT)-高通流型

系列：

径向 SMD型：SPCxxxH  进一步了解

径向 SMD型：SPJxxxD  进一步了解

径向 SMD型：SPIxxxD  进一步了解

保护类型：过电压保护

产品名称：

电涌保护器 (SPD)-低压电源系统用

系列：

导轨安装型：SD25TxxxA404  进一步了解

保护类型：过温度保护

产品名称：

温度保险丝 (ATCO)-合金型

系列：

径向 引线型：Y  进一步了解

轴向 引线型：C  进一步了解

径向 引线型：S  进一步了解

轴向 引线型：U  进一步了解

径向 引线型：T  进一步了解

轴向 引线型：R  进一步了解

保护类型：过电压保护

产品名称：

瞬态电压抑制二极管 (TVS)-标准型

系列：

轴向 插件型：SPCL10  进一步了解

轴向 插件型：SPCL6  进一步了解

轴向 插件型：SPCL3  进一步了解

轴向 插件型：SPCL1  进一步了解

轴向 插件型：30KPA  进一步了解

SMD型：SMCJ  进一步了解

SMD型：SMDJ  进一步了解

SMD型：5.0SMDJ  进一步了解

SMD型：SMF  进一步了解

SMD型：SMAJ  进一步了解

SMD型：SMBJ  进一步了解

保护类型：过电压保护

产品名称：

气体放电管 (GDT)-插件型

系列：

轴向 插件型：SExxxM-L  进一步了解

轴向 插件型：SExxxH-L (T)  进一步了解

保护类型：过电压保护

产品名称：

压敏电阻 (MOV)-标准型

系列：

圆片形 插件型：SFV10D  进一步了解

圆片形 插件型：SFV14D  进一步了解

圆片形 插件型：SFV20D  进一步了解

保护类型：过电压保护

产品名称：

热保护型压敏电阻 (TFV)-环氧包封型

系列：

方片形 插件型：TFV10S  进一步了解

方片形 插件型：TFV15S  进一步了解

保护类型：过电压保护

产品名称：

热保护型压敏电阻 (TFMOV)-机械脱扣型

系列：

方形 插件型：TFMOV10M  进一步了解

保护类型：过电流保护

产品名称：

小型熔断器 (Mini Fuses)

系列：

轴向圆管，引线型：SCF632(P)  进一步了解

保护类型：过电流保护

产品名称：

低压熔断器 (LV Fuses)

系列：

轴向方管型：LFR15-xxxA06-BT   进一步了解

轴向方管型：LFR01-xxxA10-xx  进一步了解

轴向方管型：LFR000-xxxA10-xx  进一步了解

保护类型：过电压保护

产品名称：

静电阻抗器 (ESD TVS)

系列：

封装类型SOT23：GSM24CCAN  进一步了解

封装类型SOT23：SD2403T23L  进一步了解

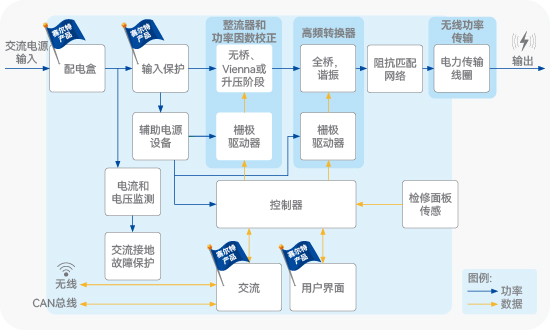

无线充电桩保护

保护类型：过电压保护

产品名称：

气体放电管 (GDT)-高通流型

系列：

径向 SMD型：SPCxxxH  进一步了解

径向 SMD型：SPJxxxD  进一步了解

径向 SMD型：SPIxxxD  进一步了解

保护类型：过电压保护

产品名称：

电涌保护器 (SPD)-低压电源系统用

系列：

导轨安装型：SD25TxxxA404  进一步了解

保护类型：过温度保护

产品名称：

温度保险丝 (ATCO)-合金型

系列：

径向 引线型：Y  进一步了解

轴向 引线型：C  进一步了解

径向 引线型：S  进一步了解

轴向 引线型：U  进一步了解

径向 引线型：T  进一步了解

轴向 引线型：R  进一步了解

保护类型：过电压保护

产品名称：

瞬态电压抑制二极管 (TVS)-标准型

系列：

轴向 插件型：SPCL10  进一步了解

轴向 插件型：SPCL6  进一步了解

轴向 插件型：SPCL3  进一步了解

轴向 插件型：SPCL1  进一步了解

轴向 插件型：30KPA  进一步了解

SMD型：SMCJ  进一步了解

SMD型：SMDJ  进一步了解

SMD型：5.0SMDJ  进一步了解

SMD型：SMF  进一步了解

SMD型：SMAJ  进一步了解

SMD型：SMBJ  进一步了解

保护类型：过电压保护

产品名称：

气体放电管 (GDT)-插件型

系列：

轴向 插件型：SExxxM-L  进一步了解

轴向 插件型：SExxxH-L (T)  进一步了解

保护类型：过电压保护

产品名称：

压敏电阻 (MOV)-标准型

系列：

圆片形 插件型：SFV10D  进一步了解

圆片形 插件型：SFV14D  进一步了解

圆片形 插件型：SFV20D  进一步了解

保护类型：过电压保护

产品名称：

热保护型压敏电阻 (TFV)-环氧包封型

系列：

方片形 插件型：TFV10S  进一步了解

方片形 插件型：TFV15S  进一步了解

保护类型：过电压保护

产品名称：

热保护型压敏电阻 (TFMOV)-机械脱扣型

系列：

方形 插件型：TFMOV10M  进一步了解

保护类型：过电流保护

产品名称：

小型熔断器 (Mini Fuses)

系列：

轴向圆管，引线型：SCF632(P)  进一步了解

保护类型：过电流保护

产品名称：

低压熔断器 (LV Fuses)

系列：

轴向方管型：LFR15-xxxA06-BT   进一步了解

轴向方管型：LFR01-xxxA10-xx  进一步了解

轴向方管型：LFR000-xxxA10-xx  进一步了解

保护类型：过电压保护

产品名称：

静电阻抗器 (ESD TVS)

系列：

封装类型SOT23：GSM24CCAN  进一步了解

封装类型SOT23：SD2403T23L  进一步了解
