Uninterruptible Power Supply (UPS) 电路安全保护赛尔特(SETsafe | SETfuse)解决方案与产品

概述

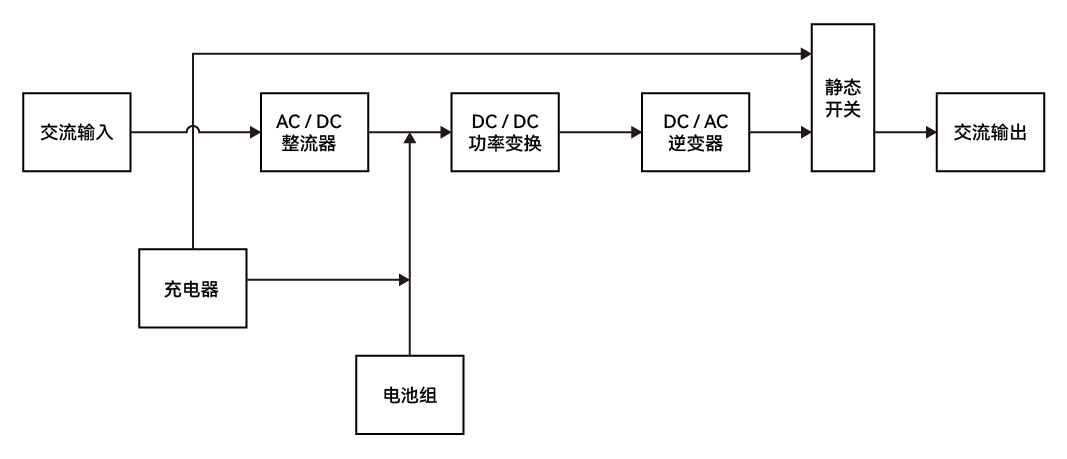

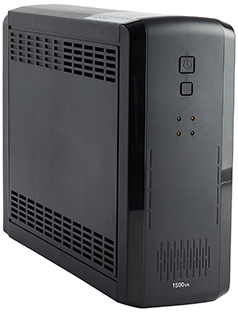

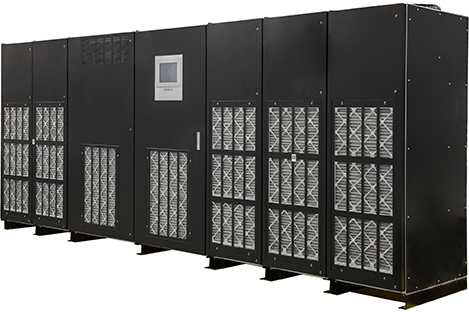

UPS (Uninterruptible Power Supply 不间断电源) 是一种电力保护设备，主要用于为电子设备提供稳定的电源供应，防止因停电、电压波动或电力干扰导致的数据丢失或设备损坏。UPS通过内置电池在主电源中断时迅速切换供电，通常能提供数分钟至数小时的备用电力，同时具备电压调节、浪涌保护等功能，广泛应用于数据中心、医院、工业设施及家用电子设备中，确保关键设备的持续运行和数据安全。

为什么UPS需要电路安全保护

不间断电源（UPS）需要电路安全保护的原因在于其作为关键电力保障设备，必须在复杂电力环境（如电网波动、雷击、负载异常等）中确保自身及连接负载的安全运行，防止设备损坏、数据丢失、火灾风险或人身安全事故。电路安全保护通过应对电压、电流、温度异常及外部干扰，保障UPS的可靠性、延长设备和电池寿命，并确保负载设备（如服务器、医疗设备）的稳定运行。以下从必要性、具体保护项目及认证标准说明。

应对电网不稳定性：

电网可能出现过压、欠压、浪涌或频率异常，UPS需通过保护机制（如过电压保护、浪涌保护）稳定输出，防止损坏内部电路或负载设备。

防止负载异常引发故障：

负载短路、过载或故障可能导致过大电流或过热，UPS需通过过电流、短路和过载保护避免烧毁或火灾风险。

保护电池寿命：

UPS内置电池若深度放电或过热，会显著缩短寿命或失效，电池过放电和过温度保护可延长电池使用寿命。

确保安全性和可靠性：

UPS常用于数据中心、医院等关键场景，电路保护（如过温度、电磁干扰防护）可防止故障引发数据丢失或设备停机，确保持续运行。

防止环境因素影响：

高温、雷击或电磁干扰可能影响UPS性能，保护机制（如过温度保护、浪涌保护）可应对这些外部因素。

符合法规和行业要求：

UPS作为电力设备，需满足安全标准，电路保护是确保合规性、避免法律和安全风险的关键。

认证标准(仅供参考，请以最新标准与不同国家要求为准）：

以下是常见的强制认证标准及其与电路安全保护的关联：

国际电工委员会（IEC）标准

IEC 62040系列（如IEC 620401）是UPS的主要国际标准，规定了UPS的安全要求，包括过电压、过电流、短路、过温度等保护机制的设计和测试。

欧盟CE认证

CE认证涉及低电压指令（LVD，2014/35/EU）和电磁兼容性指令（EMC，2014/30/EU），要求UPS具备过电压、过电流、浪涌保护和EMI防护。

美国UL认证

UL 1778是UPS的北美安全标准，要求设备具备过电压、过电流、短路、过温度保护等功能，并通过防火、防电击测试。

中国CCC认证（中国强制性产品认证）

GB/T 7260（基于IEC 62040）是中国UPS安全标准，要求设备具备完善的电路保护功能，如过电压、过电流、短路保护等。

其他地区性标准

澳大利亚的RCM认证：

要求符合电气安全和EMC标准，涉及浪涌保护、过电流保护等。

日本PSE认证：

要求UPS具备电气安全保护，防止过电压、短路等引发的风险。

行业特定标准

医疗行业：

IEC 606011（医疗电气设备标准）要求UPS具备更高安全等级的保护，如更严格的过温度和浪涌保护，以确保医疗设备运行安全。

数据中心：

如TIA942标准间接要求UPS具备完善的电路保护，以保障高可靠性。

常见电路安全保护项目及原因

过电压保护：

防止电网高电压或浪涌损坏UPS电路或负载，通过压敏电阻或电压检测电路限制电压。

过电流保护：

避免负载短路或过载引发的高电流烧毁电路，使用熔断器或断路器切断异常电流。

过温度保护：

防止长时间运行或散热不良导致的过热，保护电池和电子元件，通过温度传感器和控制系统降低功率或关机。

短路保护：

快速切断短路电流，防止电路烧毁或火灾，采用快速熔断器或电子保护电路。

过载保护：

当负载功率超限时，限制输出或关机，避免UPS过热或故障。

电池过放电保护：

通过电池管理系统（BMS）防止电池深度放电，延长电池寿命。

浪涌保护：

吸收雷击或电网瞬时高压，保护UPS和负载，常用浪涌保护器（SPD）。

主动保护：

通过智能监控（电压、电流、温度等）预测故障，动态调整运行状态或发出预警。

UPS需要电路安全保护以应对电网波动、负载异常、环境因素等风险，确保设备可靠性、负载安全和用户保护。常见的保护项目包括过电压、过电流、过温度、短路、过载、电池过放电、浪涌、主动保护等，这些机制共同保障UPS的稳定运行。认证标准（如IEC 62040、CE、UL、CCC）对UPS的电路保护提出明确要求，确保设备在异常条件下安全运行，符合电气安全和EMC标准。这些认证不仅是市场准入的强制条件，也是保障用户安全和设备可靠性的重要依据。

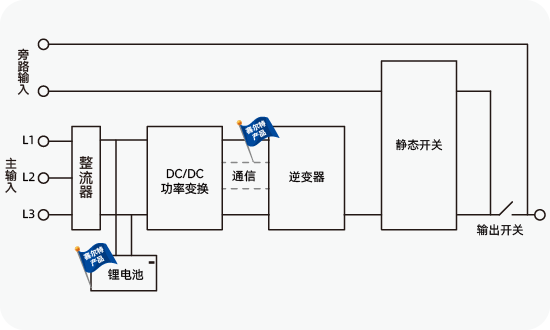

赛尔特(SETsafe | SETfuse)解决方案、保护类型、产品、系列

产品详细参数，请点击“进一步了解”到产品详情页面阅读了解

保护类型：市电输入过电压保护

产品名称：

电涌保护器 (SPD)

系列：

SD20R  进一步了解

保护类型：AC/DC整流模块过电压保护

产品名称：

压敏电阻 Metal Oxide Varistor（MOV）

系列：

10D  进一步了解

14D  进一步了解

20D  进一步了解

保护类型：AC/DC整流模块过电流保护

产品名称：

小型熔断器 (Miniature Fuses)

系列：

SMD Type:  SCF1032  进一步了解

SMD Type:  SCF6125  进一步了解

SMD Type:  SCF61011  进一步了解

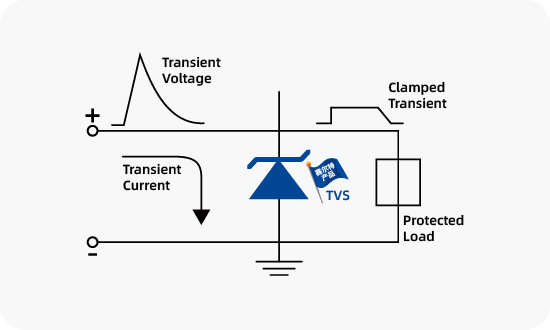

保护类型：DC/DC电压变换模块过电压保护

产品名称：

瞬态电压抑制二极管 (TVS)

系列：

SMD Type:  SMAJ  进一步了解

SMD Type:  SMBJ  进一步了解

SMD Type:  SMCJ  进一步了解

SMD Type:  SMDJ  进一步了解

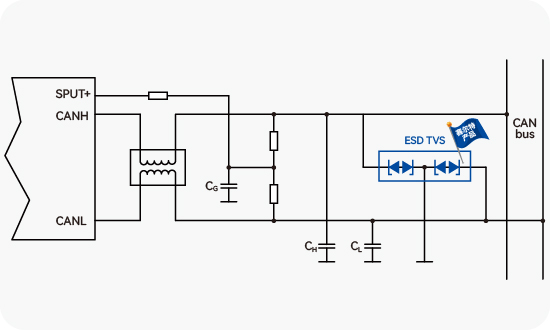

保护类型：通信接口静电保护

产品名称：

瞬态电压抑制二极管 (TVS)

系列：

SMD Type:  SMF  进一步了解

SMD Type:  SMAJ  进一步了解

产品名称：

瞬静电阻抗器 (ESD TVS)

系列：

SMD Type:  GSM24CCAN  进一步了解

保护类型：蓄电池主动保护(过电流、过温度)安全保护

产品名称：

热熔切断器 Heat CutOff (HCO) 又称三端保险丝

系列：

SMD Type：SHP  进一步了解

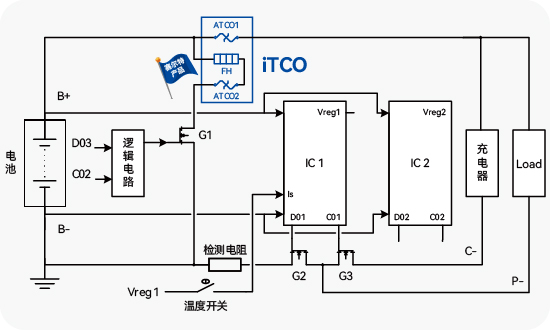

保护类型：蓄电池组过充电主动保护(过温度)安全保护

产品名称：

受控熔断器 (iTCO)

系列：

TPH-R  进一步了解

JS×××-R  进一步了解

TKSxxx-R  进一步了解

TKTxxx-R  进一步了解

THUxxx-R  进一步了解

保护类型：蓄电池组过充电主动保护

产品名称：

烟火切断器(PCO)

系列：

PHW  进一步了解

保护类型：AC输出过电流保护

产品名称：

小型熔断器 (Miniature Fuses)

系列：

SCF1032  进一步了解

SCF6125  进一步了解

SCF61011  进一步了解

携手赛尔特（SETsafe | SETfuse），化技术挑战为可靠方案。

当您在电路保护元器件选型或系统方案设计中面临技术挑战，赛尔特（SETsafe | SETfuse）专业工程师团队始终是您可靠的技术伙伴。赛尔特（SETsafe | SETfuse）专注于过温度、过电压、过电流与主动保护领域，具备全面的技术支援能力，可迅速响应您的需求。无论是需要精准的产品参数指导，还是希望构建系统级保护方案，赛尔特（SETsafe | SETfuse）均能提供专业、务实且高效的建议与支持。

从前期设计咨询、中期方案实施到后期产品保障，我们全程协同，为您提供一站式服务，确保项目高效推进与安心落地。如您有任何需求或疑问，敬请邮件联系：sales@SETfuse.com

专业电路保护，为您提供从概念到量产的全周期支持。
