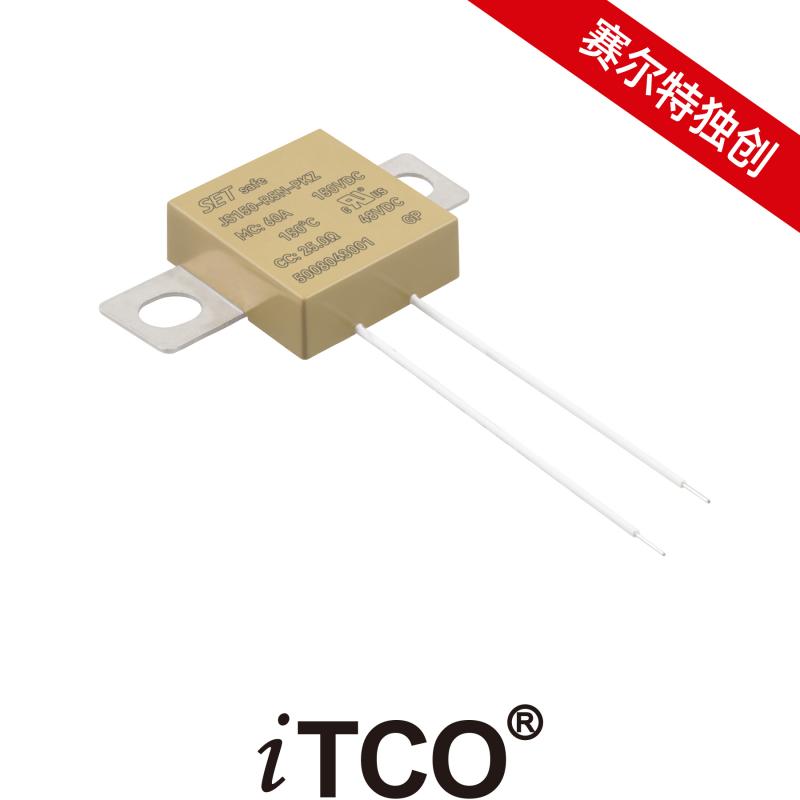

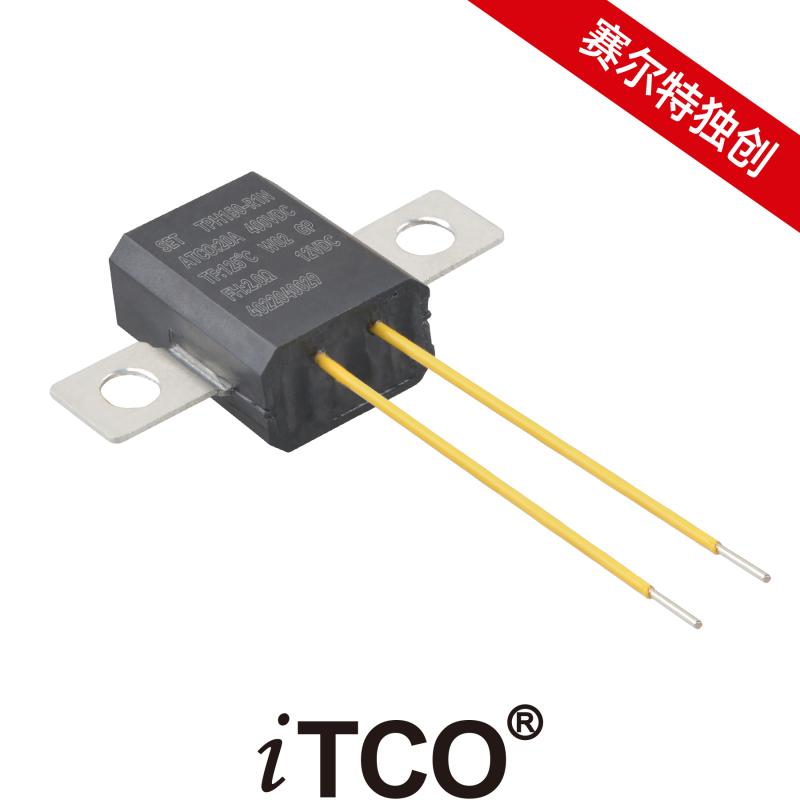

受控熔断器idea Thermal CutOff（iTCO）是一种利用低熔点合金作为主电路的电气连接点，内置发热器作为控制电路，实现受控熔断功能的保险丝。受控熔断器（iTCO）主要由热元件、电极片、助熔断剂、发热元件、合金型温度保险丝和引脚构成，封装在塑料或陶瓷外壳内。

受控熔断器（iTCO）主要应用在新能源安全保护方面，进行充、放电回路的二级保护。受控熔断器（iTCO）主要利用两电极片连接包裹着助熔断剂的热元件作为电气连接，具有被动感温熔断功能。同时内置带自主过热保护的加热器，为热元件加热，提供熔断热量，切断主电路并断开控制电路实现自我保护。

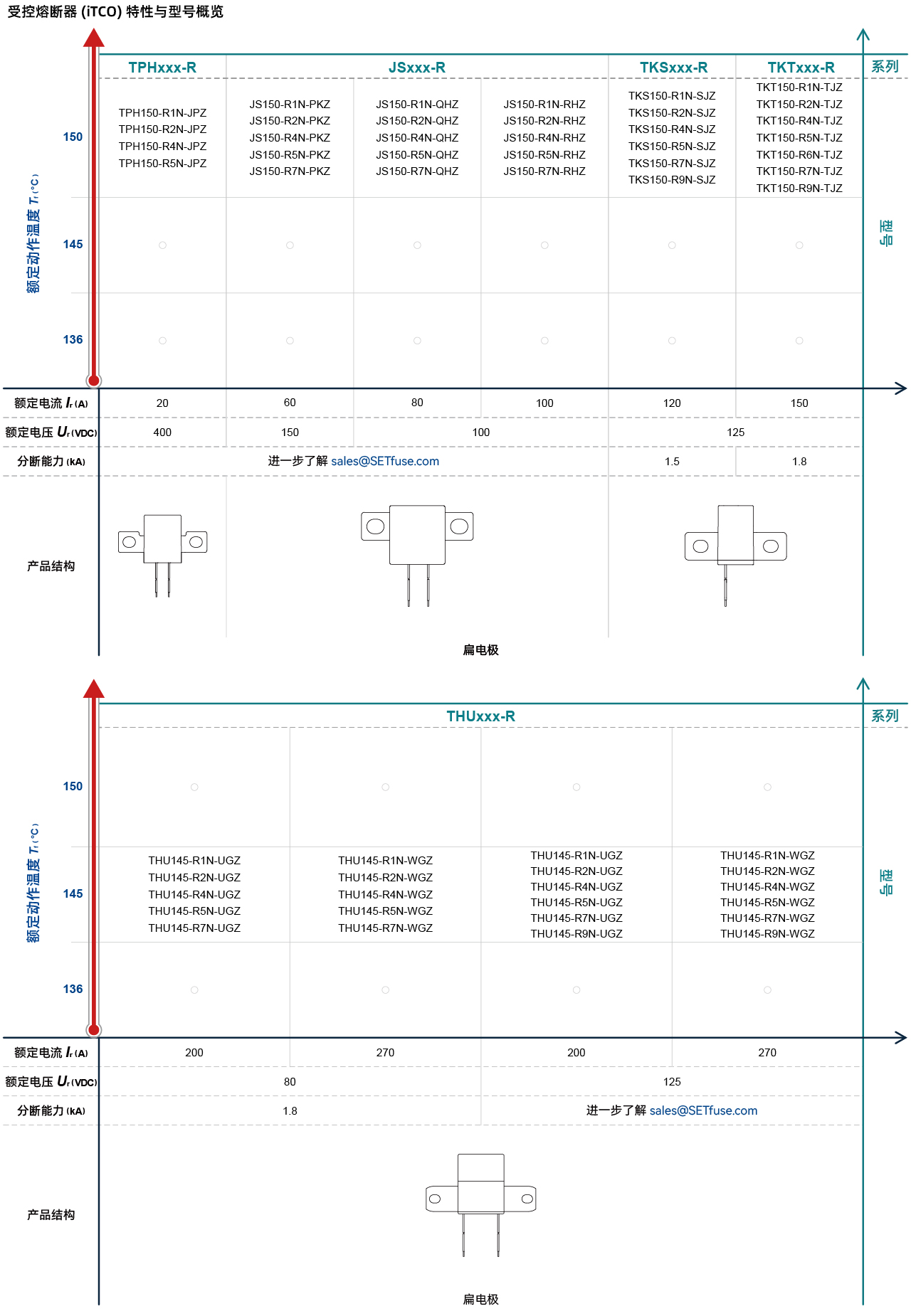

赛尔特公司（SETsafe | SETfuse）的受控熔断器（iTCO）涵盖额定电流（20 ~ 270）A、额定电压（80 ~ 500）VDC，额定动作温度（136 ~ 150）°C，安规认证包括：UL、cUL、TUV，符合RoHS、REACH要求。

iTCO

受控熔断器 idea Thermal-Link

接收控制信号后能自行熔断的保护器。

TCO

热熔断体 Thermal-Link

热熔断体也称为热断路器或温度保险丝，在本文中这些不同名词都代表同样的产品，为一次性动作而不可复位的装置。

ATCO

合金型温度保险丝 Alloy Thermal-Link

合金型温度保险丝，由易熔合金作为感温部件的热熔断体。

FH

发热元件 Feed Heater

利用电能达到加热效果的元器件。

MC

主电路 Main Circuit

电路中用作闭合或断开电路的开关器件的所有导电部件。

CC

控制电路 Control Circuit

除主电路外，接入电路中用作开关电器的闭合操作和、或断开操作的开关电器所有导电部件。

I_r

额定电流 Rated Current

受控熔断器分类用，允许用于电路并安全断开的最大电流。

U_r

额定电压 Rated Voltage

受控熔断器分类用，允许用于电路并安全断开的最高电压。

T_f

额定动作温度 Rated Functioning Temp.

通10 mA以下的负载电流时，加热使温度保险丝断开的温度。

容差: Tf 0 / -10 °C (GB 9816, EN 60691, K60691).

容差: Tf ± 7 °C (J60691).

Fusing Temp.

实测熔断温度 Fusing Temp.

置于油池中，通10 mA以下的负载电流，每分钟升温(0.5 ~ 1) °C，测断开温度。

T_h

保持温度 Holding Temp.

持续通额定电流168小时不断开的最高温度。

T_m

极限温度 Maximum Temp. Limit

在规定的时间内不破坏机械和电气特性所能承受的最高温度。

螺栓（Stud）、焊接 （Soldering）

轴向 Axial

●  电池控制单元失效保护

●  大功率固态继电器

●  PTC 加热器

● 储能电池管理系统，进一步了解

● EV电动车，进一步了解

● 轻型电动车电池，进一步了解

iTCO应用在EV电动车、轻型电动车中的电池安全保护

EV电动车电池保护 赛尔特解决方案_V1.0_SETsafe & SETfuse_Apr 17,2024.pdf

轻型电动车电池保护 赛尔特解决方案_V1.0_SETsafe & SETfuse_Apr 17,2024.pdf

受控熔断器（iTCO）

是一种结合主动控制技术与熔断保护功能的电路保护装置，其核心特点是通过外部信号触发熔断动作，实现对电路的高效、精准分断。

选型步骤（共六步）：

一、确定主电路参数

1.1 额定电流

产品按照标准要求，通额定电流在保持温度下，24 h产品状态不发生改变；

选型时，所在系统的系统电流应是产品额定电流的0.85倍以下，环境温度下降，倍数可适当提高。

1.2 连接铜排推荐导线截面积

*PCB焊接端子最小规格为6.4 mm²。

1.3 螺丝安装推荐扭矩

1.4 瞬时过载能力

可满足宽度为3 ms，幅值为15 I_r，间隔时间10 s的直流电流脉冲100周期。

1.5 抗浪涌电流能力

确认所在系统的浪涌电流 ≤ 标称放电电流。

1.6 保持温度

确认产品的安装环境温度 ≤ 保持温度。

1.7 额定电压

额定电压 ≥ 所在系统的系统电压；

若额定电压＜所在系统的系统电压，可能无法安全分断而喷弧，拉弧等。

1.8 分断能力

分断能力 ≥ 所在系统的最大故障电流；

对于并联的系统而言，汇流处的iTCO额定分断能力需要 ≥ 并联系统并联后形成的最大分断电流；

对于多个iTCO并联使用时，单一iTCO分断能力需要 ≥ 所在系统的最大故障电流。

1.9 电流-时间特性

评估选定的iTCO在预设的故障电流下的断开时间是满足保护要求。

图1 电流-时间曲线

二、确定控制电路参数

2.1 动作电压范围

2.1.1 动作电压范围需涵盖所在系统的电压保护范围；

2.1.2 确定单体电芯的第二级的过充/放电的终止电压；

2.1.3 根据电池组串数，得到所在系统的电压范围。

串联升压，并联增容。

2.2 控制电路引线及端子

可根据客户需求定制线长及端子类型。

三、环境与安装适配

3.1 环境条件

高温或潮湿环境中需选择耐温、防腐蚀的熔断器，确保其机械强度与绝缘性能稳定。主动双开断熔断器的结构需适应安装空间限制（如尺寸、散热需求）。

3.2 安装方式

根据电路设计选择螺栓式或者焊接式安装，具体安装方式可参见赛尔特 (SETsafe | SETfuse) 的产品规格书。

四、验证与测试

4.1 参数复核

确认熔断器额定电流 ≥ 熔体电流，且电压、分断能力与电路匹配。

4.2 模拟测试

通过过载或短路试验验证熔断时间和分断效果，确保符合IEC或UL标准。

五、认证与合规性要求

5.1 安规认证：

赛尔特的受控熔断器已通过UL、cUL、TUV认证，需根据目标市场（如北美、欧洲）选择对应认证产品。

5.2 环保标准：

符合RoHS和REACH要求，适用于对环保要求严格的消费电子和汽车电子领域。

六、验证与供应商支持

6.1 样品测试：

通过赛尔特官网或联系销售（工作邮箱：sales@SETfuse.com）获取样品，测试其性能是否符合要求。

6.2 技术文档：

下载产品手册（含结构图、参数表、安装指南），优化设计效率。

通过以上步骤，基本可以合理地选型赛尔特 (SETsafe | SETfuse) 的受控熔断器产品，确保电路安全性与设备可靠性。具体产品参数需参考其官方技术文档或联系技术支持。

END.

赛尔特质量方针

提供业界领先的产品

设计

高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。

原材料供应商

选择关键原材料：必须来自具有质量管理体系（ISO9001、IATF16949）认证的制造商。

年度或季度审核供应商。

来料质量检查（IQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，尺寸、功能、外观检验、RoHS、REACH 测试或供应商检测报告确认。

文件

根据材料技术指标、设计数据、质量要求，为每种原材料制定相应的《进料检验规范》，文件编号（01-QA-06-xxx）。

测试设备和工具

投影仪、工具显微镜、盐雾试验机、万能材料试验机、光谱分析仪等。

生产、工艺

在线检验和测试（功能100%自动测试）。

文件

产品制造工艺流程图；

失效模式及后果分析 (FMEA)；

品质控制计划 (QCFC)；

标准检验程序 (SIP)；

作业指导（WI）等。

在线测试和检验

电阻测试系统（100%自动测试）。

100%外观检验和电子显微镜检验等。

过程质量控制（IPQC）巡检

外观检验、尺寸、功能抽检等。

成品质量控制（FQC）抽检

AQL(MIL-STD-105E，GB/T2828.1-2012)，外观检验、尺寸、功能抽检、RoHS & REACH 抽检。

可靠性测试

试验规范 (01-TE-01-xxx)，包括外观要求、电气性能、机械性能、焊接性能、环境测试和寿命测试等23项，例如：

额定动作温度测试；

分断能力测试；

绝缘电阻测试；

高低温测试；

标准老化等。

出货质量控制（OQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，包装、标签、数量检验。

机构

机构认证年度、季度监督审核。

管理系统

ISO9001（德国TUV批准并颁发证书，年度监督审核）；

ISO14001、ISO45001等（年度监督审核）。

点击查看证书

环境

符合 RoHS、REACH要求。

使用方法

1. 大气压：（80 ~ 106 ）kPa，海拔高度：（-500 ~ 2000）m。

2. 工作电压/工作电流应小于额定电压/额定电流。

3. 通电时请勿直接触摸iTCO本体或引线，以免引起灼伤或触电

电气连接

机械连接 MC

1. 产品表面无损坏。

2. 如果在电极片上增加端子，请确保电极片上没有油脂或其他异物，并使用相同截面的连接端子，否则电极片可能会异常发热。

3. 如果用螺钉锁紧以防止松动，请在安装产品时添加垫圈并使用适当的螺钉，且需确保螺钉锁紧的扭矩满足要求。

焊接 CC

1. 焊接应在表-1中列出的焊接条件下进行。

2. 控制电路 CC ，包含易熔合金，若焊接操作不当（焊接温度过高，焊接时间过长，引线太短等）可能会导致 CC 提前断开。

3. 当焊接条件比表-1中列出的条件更严苛时，应在焊点和iTCO主体之间使用散热器固定装置。

表-1手工焊接时间 (s)。

测试方法

电阻测试

1. 如果产品的电阻温度系数不低于350 E (-6) / °C，并且测试环境温度在15 °C 至35 °C 之间，应根据电阻温度系数公式将测得的电阻值校正为25 °C 下的相对电阻值。

2. 电阻测量（四探针）

更换

受控熔断器是不可修复的产品。基于安全原因，请使用同型号的受控熔断器进行替换。

存贮

请勿将受控熔断器存放于高温、高湿或腐蚀性气体环境下，以免影响引线的可焊性和接触电阻。产品应在收到货物后一年内使用。
