温度保险丝-合金型 Thermal-Link (ATCO) - Alloy Type：

又称 热熔断器 或 温度熔断器，是一种不可复位的一次性动作温度敏感元件。当温度保险丝感受到温度超过其额定熔断温度时（如温度保险丝工作时电流流过产生的温度、温度保险丝环境温度），内部熔体（如低熔点合金）会熔断，从而永久切断电路，防止设备因过热引发火灾或损坏。在正常工作情况下，易熔合金串接于两电极引脚之间， 当ATCO感受到异常发热并达到设定的熔断温度时，易熔合金熔化，并在助熔断剂的作用下快速收缩至引脚两端，从而断开电路。ATCO主要由易熔合金、助熔断剂、外壳、封口树脂、引线组成。

ATCO产品广泛应用于电气设备的过温度保护。

赛尔特公司 (SETsafe | SETfuse) 的ATCO产品结构分为轴向型，径向型；额定动作温度：（76 ~ 230) °C；额定电流：(1 ~ 200) A；额定电压：（125 ~ 800）VAC，（50 ~ 200）VDC；安规认证包括：UL、cUL、TUV、VDE、PSE、KC、CCC ，符合RoHS & REACH。

温度保险丝 Thermal-Link 在行业中的其它名称：thermal fuse, thermalcutoff。

温度保险丝（ATCO）简介

温度保险丝（ATCO）是如何熔断的

TCO

温度保险丝 Thermal-Link

一种装有热元件的不可复位的器件，当它被暴露在超过所设计的温度下达到一个足够长的时间时会将电路断开。

— (GB 9816.1)

— (IEC 60691)

ATCO

合金型温度保险丝 Alloy Thermal-Link

合金型温度保险丝，由易熔合金作为感温部件的热熔断体。

— (GB/T 9816.3)

T_f

额定动作温度 Rated Functioning Temp.

在仅通以不超过10 mA的探测电流的条件下，测得的使热熔断体导电状态改变的温度。

— (GB 9816.1)

— (IEC 60691)

允许偏差:Tf + 0 / - 10 °C (GB 9816.1, EN 60691, K60691)。

允许偏差:Tf ± 7 °C (J60691)。

Fusing Temp.

实测熔断温度 Fusing Temp.

置于油池中，通10 mA以下的负载电流，每分钟升温0.5 °C ~ 1 °C，测断开温度。

— (GB 9816.1)

— (IEC 60691)

Th

保持温度 Holding Temp.

热熔断体在规定的条件下，规定时间内不改变其导通状态的最高温度。

— (GB 9816.1)

— (IEC 60691)

Tm

最高极限温度 Maximum Temp. Limit

由制造厂规定的温度。在此温度下，热熔断体导电状态已改变，但其机械性能和电气性能在规定时间内不至于减弱。

— (GB 9816.1)

— (IEC 60691)

Ir

额定电流 Rated Current

温度保险丝分类用，允许用于电路并安全断开的最大电流。

— (GB 9816.1)

— (IEC 60691)

Ur

额定电压 Rated Voltage

温度保险丝分类用，允许用于电路并安全断开的最高电压。

— (GB 9816.1)

— (IEC 60691)

In

标称放电电流 Nominal Discharge Current

能够承受15次波形为8/20μs的电流峰值，用于检测产品所能承受脉冲电流耐久性的能力。

— (UL 1449)

Imax

最大放电电流 Maximum Discharge Current

能够承受1次波形为8/20μs的电流峰值，用于检测产品所能承受的最大脉冲电流 。

— (UL 1449)

CP Wire

CP线，镀锡铜线

通孔（Through Hole）

径向（Radial）、轴向（Axial）

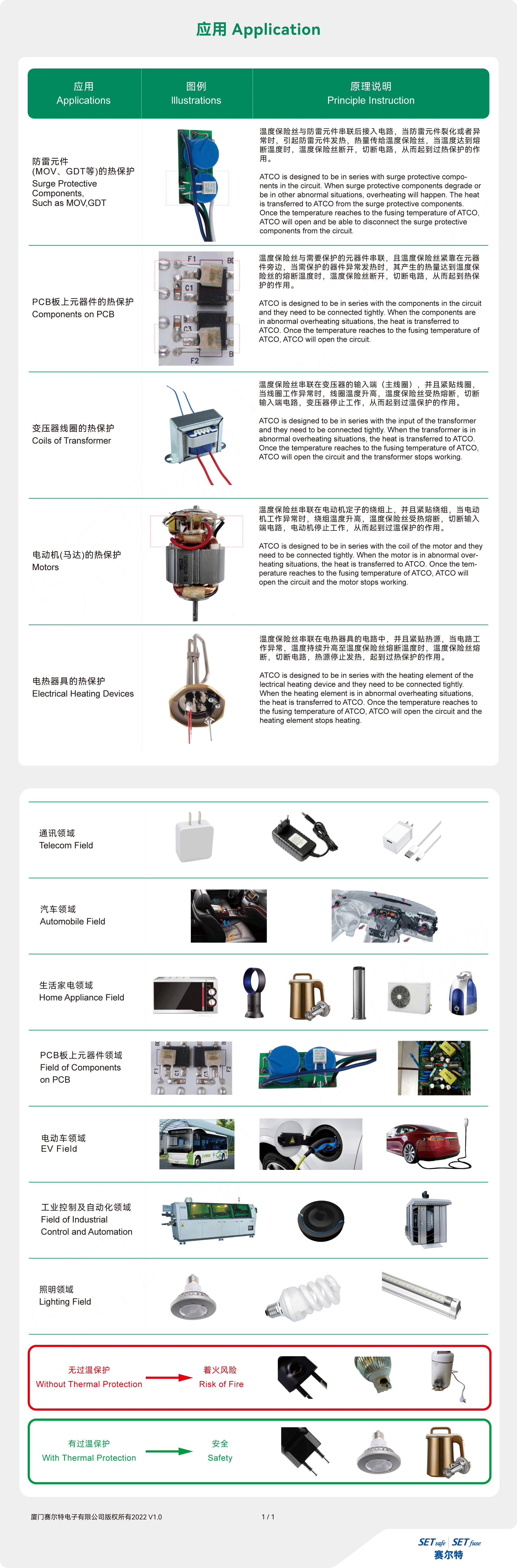

● 电热毯  进一步了解

● 香薰器  进一步了解

● 直发器  进一步了解

● 艾灸仪  进一步了解

● 电吹风  进一步了解

● 电动牙刷  进一步了解

● 储能电池管理系统  进一步了解

● 轻型电动车电池  进一步了解

● EV充电桩 进一步了解

● 家用电器  进一步了解

● 电机  进一步了解

● 照明  进一步了解

● 开关电源  进一步了解

案例

K3

赛尔特温度保险丝(ATCO)-合金型K3应用在智能手表充电底座中

进一步了解

X7

赛尔特温度保险丝(ATCO)-合金型X7应用在DC电源适配器24 W

进一步了解

Y2

赛尔特温度保险丝(ATCO)-合金型Y2应用在100 W氮化镓桌面充mix

进一步了解

赛尔特温度保险丝(ATCO)-合金型Y2应用在2A1C插座30 W

进一步了解

赛尔特温度保险丝(ATCO)-合金型Y2应用在4AC四位总控延长线插座2500 W MAX 10 A MAX 250 VAC

进一步了解

赛尔特温度保险丝(ATCO)-合金型Y2应用在2C2A氮化镓桌面插座67 W

进一步了解

赛尔特温度保险丝(ATCO)-合金型Y2应用在2C1A四合一氮化镓快充插座70 W

进一步了解

赛尔特温度保险丝(ATCO)-合金型Y2应用在253 W氮化镓电源适配器

进一步了解

Y4

赛尔特温度保险丝(ATCO)-合金型Y4应用在2A1C快充电源净化插座20 W

进一步了解

Y7

赛尔特温度保险丝(ATCO)-合金型Y7应用在DC电源适配器65 W

进一步了解

赛尔特温度保险丝(ATCO)-合金型Y7应用在1200 W微型逆变器

进一步了解

赛尔特温度保险丝(ATCO)-合金型Y7应用在DC电源适配器36 W

进一步了解

Y16

赛尔特温度保险丝(ATCO)-合金型Y16应用在100 W氮化镓电源

进一步了解

T115

赛尔特温度保险丝(ATCO)-合金型T115应用在新能源汽车放电枪

进一步了解

赛尔特温度保险丝(ATCO)-合金型T115应用在防雷插座

进一步了解

C2

赛尔特温度保险丝(ATCO)-合金型C2应用在防雷插座

进一步了解

尽快到来，尽请期待。

赛尔特质量方针

提供业界领先的产品

设计

高可靠性的设计、严苛的验证与批量试产确保能量产的质量水平。

原材料供应商

选择关键原材料：必须来自具有质量管理体系（ISO9001、IATF16949）认证的制造商；

年度或季度审核供应商。

来料质量检查（IQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，尺寸、功能、外观检验、RoHS、REACH 测试或供应商检测报告确认。

文件

根据材料技术指标、设计数据、质量要求，为每种原材料制定相应的《进料检验规范》，文件编号（01-QA-06-xxx）。

测试设备和工具

投影仪、工具显微镜、盐雾试验机、万能材料试验机、光谱分析仪、动作温度测试仪、DSC测试仪等。

生产、工艺

动作温度测试和在线检测（功能100%自动测试）。

文件

产品制造工艺流程图；

失效模式及后果分析 (FMEA);

品质控制计划 (QCFC)；

标准检验程序 (SIP)；

作业指导（WI）等。

在线测试和检验

电阻测试系统（100%自动测试）；

100%目视检查、焊接外观CCD检测等。

过程质量控制（IPQC）巡检

外观检验、尺寸、功能抽检等。

成品质量控制（FQC）抽检

AQL(MIL-STD-105E，GB/T2828.1-2012)，外观检验、尺寸、功能抽检、RoHS & REACH 抽检。

可靠性测试

试验规范 (01-TE-01-XXX)，包括29项，例如：

标志牢固度测试；

动作温度测试；

瞬态过载电流测试；

电气强度测试；

绝缘电阻测试；

焊接性能测试等。

出货质量控制（OQC）

AQL(MIL-STD-105E，GB/T2828.1-2012)，包装、标签、数量检验；

客户特殊要求100%确认。

机构

机构认证年度、季度监督审核。

管理系统

ISO9001（德国TUV批准并颁发证书，年度监督审核）；

ISO14001、ISO45001等（年度监督审核）。

点击查看证书

环境

符合 RoHS、REACH要求。

使用

1. 气压：80 kPa 到106 kPa，对应海拔：+2000 m 到- 500 m。

2. 工作电压不超过温度保险丝的额定电压；工作电流不超过额定电流。

3. 通电情况下请勿用人体直接触碰本体或引脚，防止烫伤或触电。

更换

温度保险丝是不可修复的产品。基于安全原因，替换时应使用同类别、同型号的温度保险丝并且严格按照同样的方法正确安装。

贮存

温度保险丝的贮存应避免高温、高湿、日光直射和腐蚀性气体的场合，避免影响引线可焊性，产品购入后请于1年内使用完毕。

安装

安装位置的温度确定

1. 建议采用内置热电偶式的仿真温度保险丝来确定适合的温度要求。

2. 需对终端产品进行测试，以确保潜在的异常状况不会导致温度保险丝超过其极限温度。

3. 将温度保险丝安装在可使其温度平稳上升的部位。

4. 温度保险丝本体表面的温度不超过温度保险丝的保持温度。

5. 保险丝的封口及主体不能烧伤或者过度受热。

安装位置的机械性能要求

1. 勿将温度保险丝安装在可能经常出现剧烈振动的地方。

2.  确保引线足够长，且其安装方法不会造成强行按压、拉伸及扭转引线之现象。

3. 温度保险丝的封口及主体不能受损。

机械连接

铆接

1. 选用电阻率小的铆接材料和被铆接材料。

2. 采用柔韧的、易弯曲的引线来与温度保险丝铆接。

3. 应确保铆接后的接触电阻为最小值，过大的接触电阻会产生较高的温升，造成温度保险丝提前熔断。

压接

1. 选用电阻率小的压接材料和被压接材料。

2. 压接过程中，确保引线不会被扭转、封口树脂不会被破坏。

3. 应确保压接后的接触电阻为最小值，过大的接触电阻会产生较高的温升，造成温度保险丝提前熔断。

焊接

手工焊接

1. 焊接必须在表T-1所列的条件下进行。

2. 由于温度保险丝中与引线连接的感温体是低熔点的合金，因此不正确的焊接操作（例如：温度过高、焊接时间过长、引线过短等）可能导致感温体被引线传递的过高热量所影响，从而使得温度保险丝提前断开。

3. 若需要在表T-1规定更为严苛环境下进行焊接时，应在焊接点和温度保险丝主体间的引线上使用散热装置。

4. 焊接时应小心，以避免温度保险丝主体和引线遭受到推 / 拉力以及扭力。

5. 焊接后应让其自然冷却20s以上，在冷却期间，勿移动温度保险丝本体和引线。

波峰焊接

波峰焊参数如表T-2，仅供参考，实际使用时应做相关的试验进行验证,如在波峰焊后通过X-ray观察来判断温度保险丝的感温合金是否受损。

赛尔特 (SETsafe | SETfuse)

SET，

进一步了解

点击“进一步了解”跳转到 产品目录下载页面 下载阅读。

赛尔特（SETsafe | SETfuse）提供了多种分类模式：

产品系列：只看某一个产品的某一个系列。一份文件一个系列。

产品类别：只看某一个产品类别，包含该产品的所有系列。一份文件包含该产品所有系列。

保护类别：共有四个类别：过温度保护、过电压保护、过电流保护、主动保护。四份文件。

全部产品：赛尔特（SETsafe | SETfuse）所有产品，一份文件。

如需要了解更多，请与赛尔特（SETsafe | SETfuse）联系：sales@SETfuse.com。

温度保险丝五个常见问答_赛尔特(SETsafe & SETfuse).pdf

如需了解更多，请与赛尔特（SETsafe | SETfuse）联系：sales@SETfuse.com。

GB/T 9816. 1-2023

试验方法：

（1）试验宜在静止空气的烘箱中进行；

（2）热电偶宜尽可能靠近试验固定装置所在的中心位置，并与试验固定装置保持大约 50 mm 的距离。

试验时间：24 h。

保持温度值（T_h）：距试样50 mm处的温度。

详情请参考以下PDF文件：

关于GBT 9816.1-2023和GBT 9816.1-2023热熔断体保持温度试验方法变化的说明.pdf
